Автобус городского типа особо большого класса
сочлененный
Mercedes-Benz O345G

Автобус Mercedes-Benz O 345G выпускался на заводе Mercedes-Benz Turk в Турции. Производство серии 300 было переведено в Турцию после начала выпуска серии 400 (начало 1990-х годов). С 1997 года серия 400 также была заменена на новую серию Travego/Citaro/Cito. Таким образом, автобусы серии 300 – «позапрошлого» поколения, разработаны в cередине 1980-х годов.

Автобус Mercedes-Benz O 345G имеет сочлененный кузов вагонного типа, несущей конструкции, оцинкованный. Кузов имеет в базе четыре 2-створчатые пассажирские двери поворотного типа. Автобус имеет традиционную для европейских «гармошек» длину 18 метров. Общую компоновку агрегатов и салона предопределило расположение двигателя в прицепе, в заднем свесе и, следовательно, толкающий привод. Стекла вставлены на уплотнителях. Для улучшения обзорности с места водителя в передних стойках предусмотрены уззкие окна. С целью повышения ремонтопригодности лобовое стекло состоит из двух половинок.

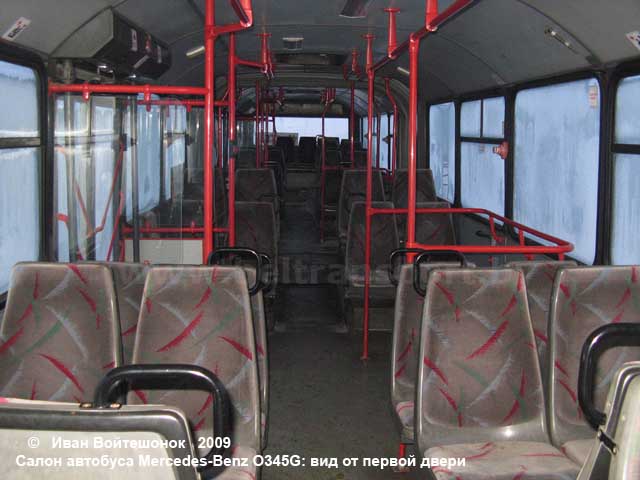

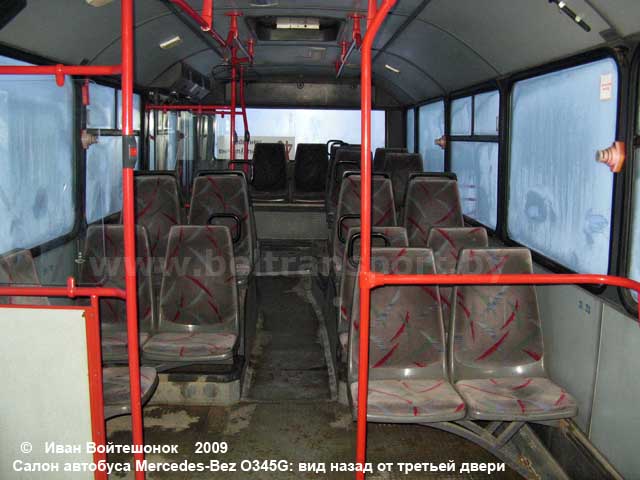

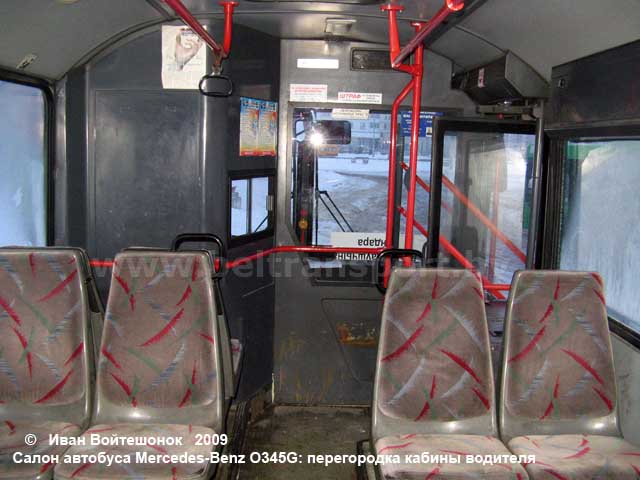

В салоне установлено 49 кресел из пластика с тканевой обивкой, а общая пассажировместимость - 171 человек. Сиденья установлены по четырехрядной схеме, в связи с чем проходы довольно узкие. Напротив второй и третьей дверей обустроена накопительная площадка. Сзади над двигателем установлено три сиденья. В "минском" автобусе установлена перегородка кабины водителя на всю высоту салона. Имеется окошко для обилечивания пассажиров. Имеется режим работы автобуса «остановка по требованию».

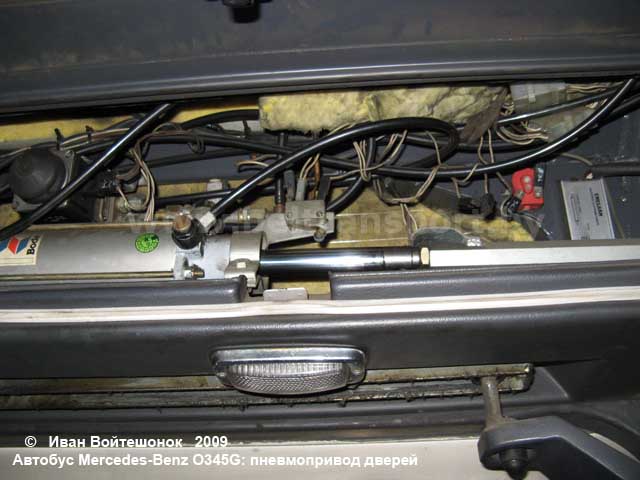

Салон - с пониженным уровнем пола. На входах - всего одна ступенька, как в автобусах МАЗ-105. В салон ведут четыре двери поворотного типа с пневматическим приводом. Привод и сами двери изготавливает известная "дверная" фирма Bode из Германии. Внешний вид створок дверей до сих пор смотрится современным благодаря огромной площади остекления и прикрытым накладками нижним рычагам. Двери оборудованы кранами аварийного открывания снаружи и изнутри автобуса.

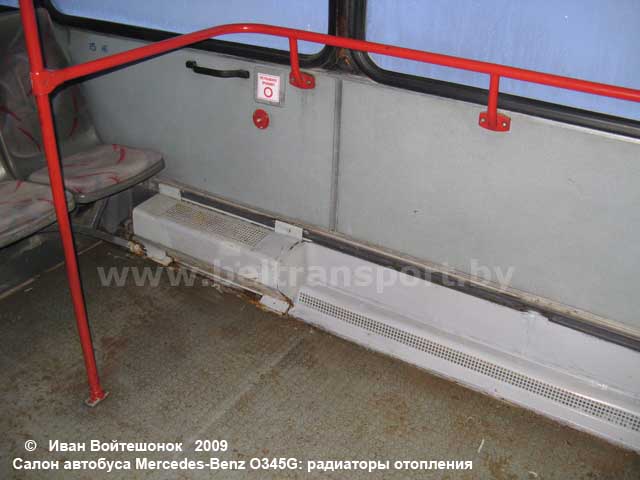

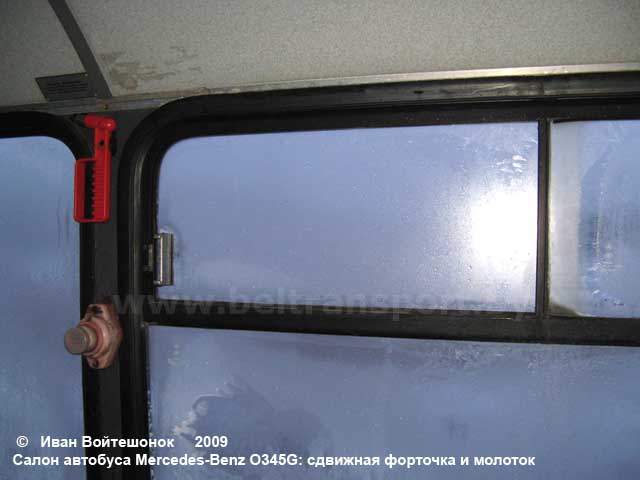

С точки зрения пассажира можно отметить эффективное отопление салона в зимний период, неплохую систему вентиляции. Это и понятно: обогрев салона осуществляют сразу семь отопителей, а в крышу, помимо больших люков, встроено два вентилятора. Форточки несильно большого размера, зато сдвижного типа. По всей длине салона протянуты радиаторы отопления, использующие жидкость системы охлаждения двигателя.

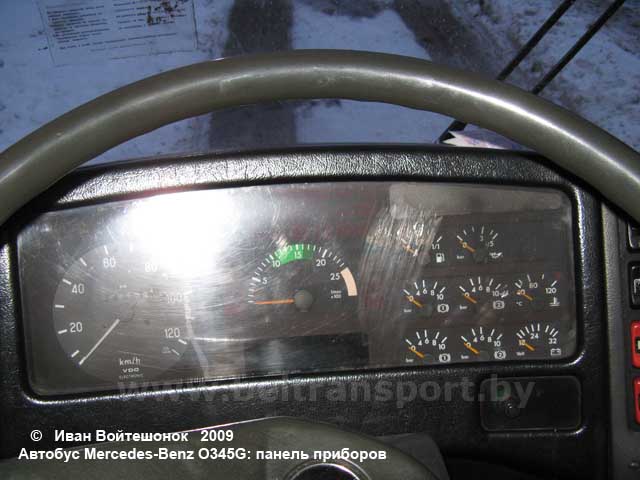

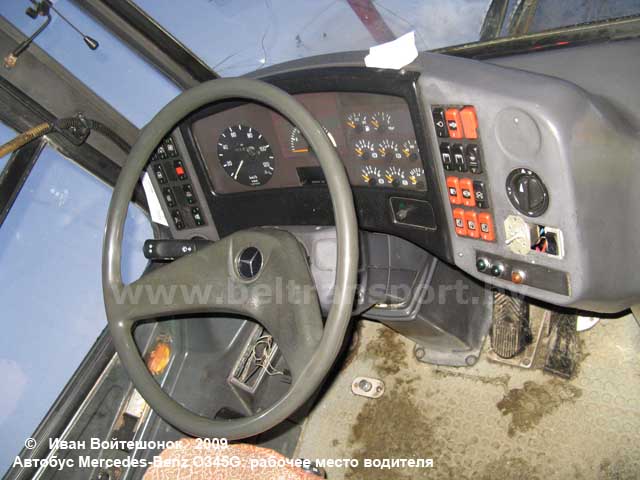

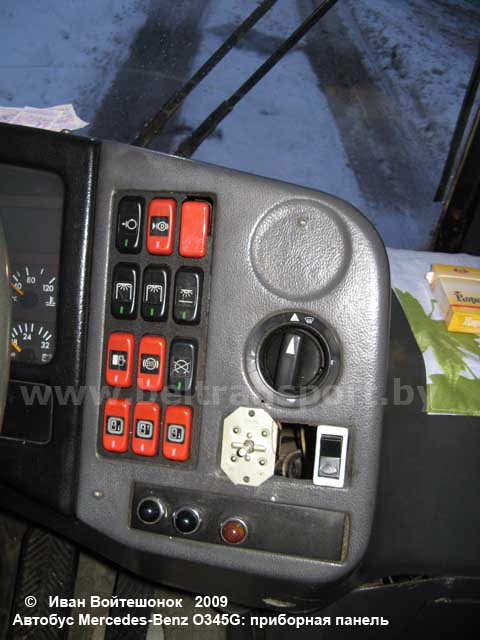

Кабина водителя имеет отдельный вход. Простора в ней чуть меньше, чем в МАЗах, но все скомпоновано грамотно. Благодаря механической коробке передач с электропневматическим управлением удалось избавиться от длинного рычага, торчащего из пола. Вместо него - на небольшом кожухе устаонвлен электронный джойстик, к которому, к тому же, нужно прилагать минимум усилия. Сиденье - немецкой фирмы Grammer, с пневмоподрессориванием и регулировками. Приборы - стрелочные, довольно крупные. Читаются идеально. Все кнопки и тумблеры также имеют большой размер и четко нажимаются.

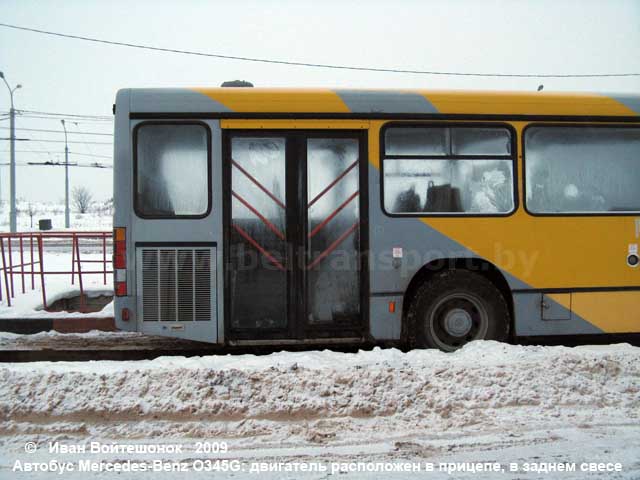

Двигатель расположен в заднем свесе. Модель базового силового агрегата – Mercedes-Benz OM 447hLA, дизельный, рядный, 6-цилиндровый, рабочий объем 12 л., мощность 300 л.с., отвечает нормам Euro-1; коробка передач – механическая, шестиступенчатая. Автобус имеет привод на задний мост, то есть «прицеп» толкает автобус. В салоне моторный отсек возвышается несильно, благодаря чему над ним удалось размстить ряд сидений. Радиатор охлаждения расположен по правому борту, за четвертой дверью.

Коробка передач - Mercedes-Benz GO 4/160-6/7.18 - шестиступенчатая, с электропневматическим приводом: у водителя в кабине установлен электронный джойстик вместо привычного рычага, а передачи переключаются с помощбю небольших пневмоцилиндров. Сцепление - сухое, двухдисковое TAZ GFM420.

Ведущий мост - третий, в прицепе. Модель - HO 7/10 DL-11.5/5.44 - планетарный, с гипоидной главной передачей. Передняя ось - VO 4/34 DL-7. Вторая ось тягача - NR 7/5 DL-10 - мост трубчатой конструкции, аналогичный ведущему, но без привода.

Тормозная система автобуса - двухонтурная, с саморегулирующимися колодками барабанов, с АБС и противобуксовочной системой. Стояночный тормоз - с автоматическими пружинными энергоаккумуляторами с приводом на третий мост. Предусмотрен моторный тормоз - заслонка в выпускном коллекторе. При открытых дверях срабатывает остановочный тормоз.

Рулевое управление - Mercedes-Benz LS-6F, в усиленной версии для плохих дорог. Гидравлический усилитель встроен в рулевой механизм.

Шины - бескамерные, размерности 11,00 R22,5. Колеса - размерности 7,5х22,5.

На автобус устанавливались две аккумуляторные батареи напряжением 12 В увеличенной до 200 Ач емкости. Генератор - 28 В, 140 А.

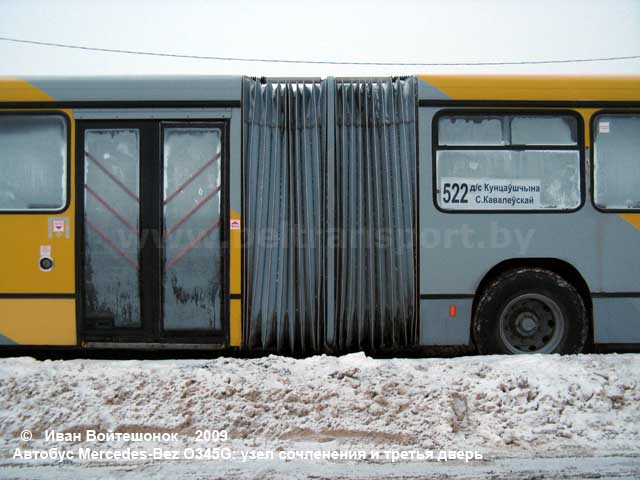

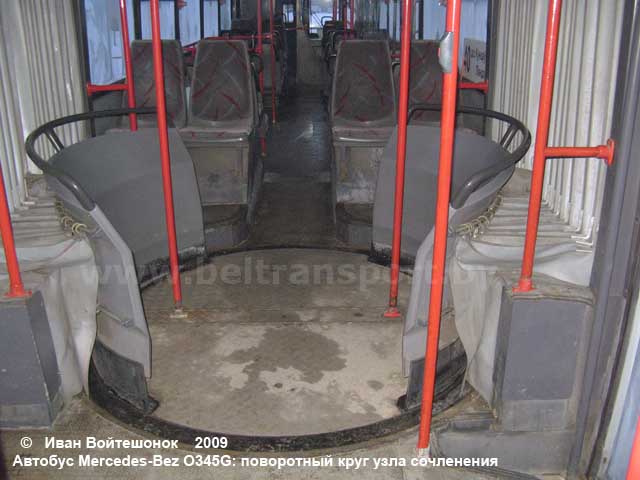

Узел сочленения - известной немецкой фирмы Hubner. Поскольку привод автобуса толкающий, узел довольно сложен по конструкции. Имеют собственную гидросистему с цилиндрами, предотвращающими складывание секций автобуса. Над узлом сочленения оборудован поворотный круг для пассажиров с пластиковым ограждением и поручнями.

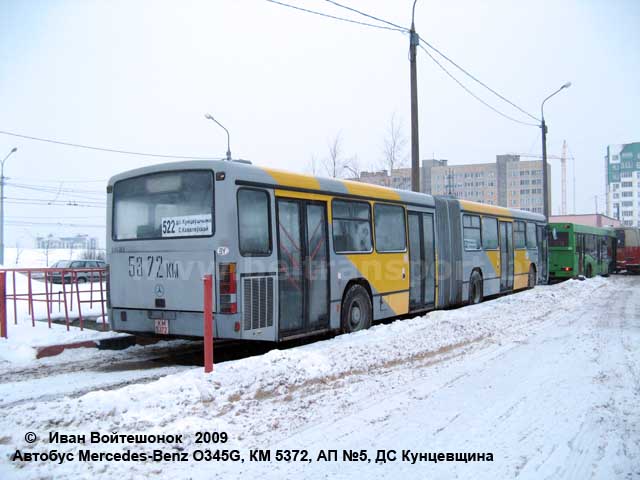

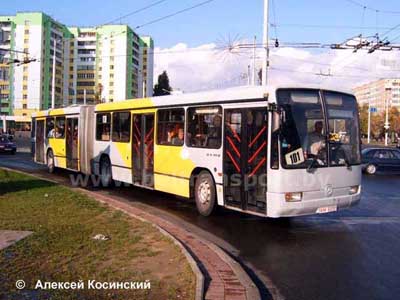

В городе Минске работает один автобус, приобретенный для эксперимента в 1997 году, собран в Турции. Работал в Автобусном парке №5 на маршрутах 40,101, 130 (507). Сейчас работает на малозагруженном маршруте 522 "ДС Кунцевщина - НПО "Сигнал".



Техническая характеристика

Двигатель Mercedes-Benz OM 447hLA, дизельный, рядный, 6-цилиндровый
Диаметр цилиндра и ход поршня, мм 128х155
Рабочий объем, л 11,967
Максимальная мощность, л.с. (кВт) 300 (220) при 2200 об/мин
Напряжение в бортовой сети, В 24
Аккумуляторная батарея 12 В, 200 А*ч, 2шт
Генератор 120 А
Сцепление Однодисковое, сухое
Коробка передач GO 4/160-6/7.18, механическая, 6-ступенчатая, с синхронизаторами на всех передачах, включая заднюю, с ЭПП
Рулевой механизм LS6, с встроенным гидроусилителем
Тормоза Рабочий 2-контурная система, пневматические, с вакуумным усилителем
Стояночный На тормоза ведущего моста
Остановочный Электропневматический
Число колес 10+1
Длина/ширина/высота, мм 17900/2500/2980
Общая пассажировместимость, чел 171
Количество мест для сидения 49





Иван Войтешонок, 2005-2009

Информацию со страницы можно использовать только после ознакомления с разделом "Авторская группа"

Фотоматериалы автора

При подготовке страницы использовалась рекламная информация компании Mercedes-Benz
